Schermo di iniezione 16 x 85 mm, 4 pezzi stock limité

Il versatile sistema di fissaggio con schermo a iniezione per muratura cava.

Caratteristiche principali

• La struttura dello schermo riduce il consumo di resina.

• Il setaccio consente di bloccare in modo ottimale la forma del mattone cavo.

• Le palette di guida fissano aste filettate di diverso diametro. In questo modo si riducono la complessità e l’archiviazione.

• Filo spinato: non scivola quando viene montato sul soffitto.

• ETA – Approvazione tecnica europea.

Il setaccio per iniezione plastica FIS H K è l’elemento di sistema per l’utilizzo delle resine fischer nella muratura cava. Il filtro viene inserito nel foro e riempito di resina dal fondo. Quando si inserisce l’asta filettata o il manicotto filettato, la resina viene compressa attraverso la struttura a maglie del vaglio e crea un blocco di forma nel mattone cavo. Il carico viene così trasferito al materiale da costruzione. La griglia di iniezione può essere utilizzata anche per penetrare in strati non portanti.Vantaggi

• La struttura del vaglio FIS H K è adatta alle resine FIS V, FIS HT II, FIS Green o FIS Plus e garantisce un consumo economico di resina con un blocco ottimale della forma.
• Le alette di guida centrano perfettamente l’ancora nello schermo e consentono di utilizzare barre filettate di diversi diametri.
• Le barre tengono lo schermo saldamente in posizione nel foro, consentendo un montaggio a soffitto senza problemi.
• La geometria del vaglio consente di passare attraverso strati non portanti per un’installazione comoda e semplice.

Applicazioni

• Ancoraggio in muratura cava con FIS V, FIS V Plus, FIS HT II, FIS Plus e FIS Green

I materiali

Approvato per :

• Mattone perforato verticalmente
• Blocco cavo in calcestruzzo leggero
• Blocco di calcestruzzo cavo
• Mattone forato in sabbia e calce
• Mattone solido di sabbia e calce
• Mattone pieno

Adatto anche per :

• Lastre cave di pomice
• Lastre in materiale cavo e altri mattoni forati
• Pomice e altri materiali da costruzione solidi

I dettagli (materiali da costruzione, carichi, ecc.) dell’approvazione, se disponibili, si applicano

Funzionamento / Montaggio

• A seconda dell’applicazione, è possibile utilizzare le resine FIS V Plus, FIS VW Plus HIGH SPEED, FIS VS LOW SPEED, FIS HT II, FIS Green o FIS PLUS.
• Il sistema composto dalla griglia di iniezione e dall’asta filettata FIS A o FIP G, o dal manicotto filettato FIP M, è adatto all’installazione in standby.
• Lo schermo di iniezione viene inserito nel foro e riempito di resina dal basso.

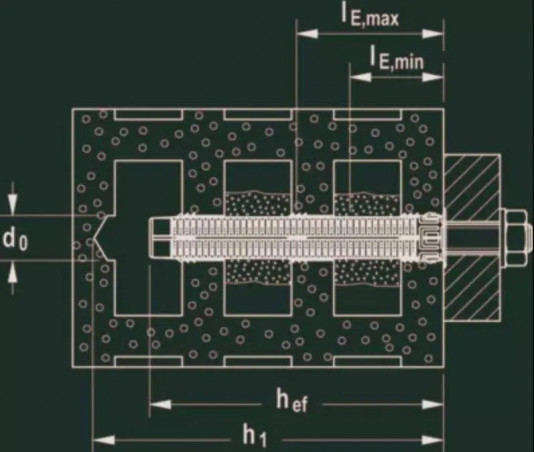

• Quando si inserisce l’ancoraggio, la resina viene compressa attraverso la struttura a maglie della griglia di iniezione e si adatta in modo ottimale al substrato. Il carico viene assorbito dal blocco delle forme.

Dati tecnici
