Geruchsverschluss mit Gitter aus weißem PVC, Muffe Ø50/40 mm, Gitter 10 x 10 cm

Geruchsverschluss mit Gitter aus weißem PVC, Einfassung Ø50/40 mm, Gitter 10 x 10 cm NICOLL Referenz SIHJ10.

• ■ FUNKTION :

– Dieser Siphon ist für die Entwässerung von Loggien, Couretten, Badezimmern, Waschküchen usw. bestimmt.

• ■ DESCRIPTION:

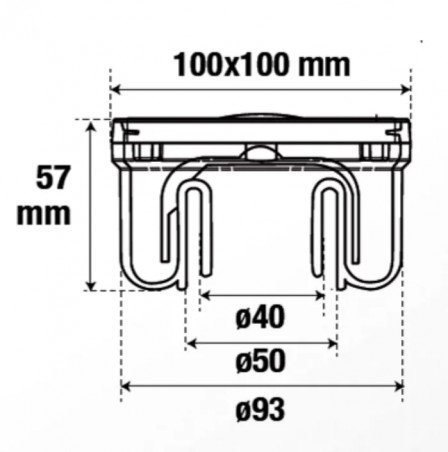

– Gitter 10 x 10 cm aus WEISSEM PVC, vorgebohrt, um das Verriegeln zu erleichtern.- PVC-Körper mit 93 mm Außendurchmesser für eine perfekte Verbindung mit einem Ø100 mm Außenrohr.- Vertikal eingebautes Doppelendstück Ø50/40 mm für eine auf 57 mm begrenzte erforderliche Aussparung.

• ■ TECHNISCHE DATEN :

– Wasserstand: 28 mm; – Durchflussmenge: 0,7 l/s; – Klasse: K3.

• ■ UMSETZUNG :

– Der Körper des Siphons aus Ø 93 mm ermöglicht den Anschluss an ein Rohr mit Ø 100 mm Außengewinde und die PVC/PVC-Verklebung mit der Kanalisation sorgt für eine perfekte Abdichtung.- Achten Sie bei der Verlegung durch Vergießen darauf, dass der Boden des Siphons mit dem Haftbeton in Kontakt kommt.- Damit der Siphon seine Abflusswirkung behält, muss der fertige Boden bündig mit der Oberseite des Rahmens abschließen.
